Приложения

Приложение 1

	МИНИСТЕРСТВО ГЕОЛОГИИ СССР
	ПРИКАЗ
01.07.83				№ 309
	г. Москва
Об утверждении Макета проекта на Проведение сейсморазведочных работ
С целью совершенствования и унификации проектно-сметной документации на геофизические работы, а также конкретизации геологических задач, решаемых в полевой и камеральной периоды,
ПРИКАЗЫВАЮ:
1. Утвердить и ввести в действие с 1 июля 1983 г. прилагаемый Макет проекта на проведение сейсморазведочных работ.
2. Дополнить п. 6 Инструкции по проектированию геологоразведочных работ (приложение 1 к приказу Мингео СССР от 29.01.75 № 36) абзацем следующего содержания: «На геофизические (сейсморазведочные) работы проекты составляются по макету».
3. Проектно сметная документация на проведение сейсморазведочных работ по объектам, переходящим на 1983 г. и последующие годы, не пересоставляется.
Первый заместитель Министра				Б.И. Зубарев

Приложение

к приказу Мингео СССР

от 01.07.83 № 309

МАКЕТ

проекта на проведение сейсморазведочных

работ

ВВЕДЕНИЕ

Настоящий макет разработан в соответствии с приказом Мингео СССР от 20.12.79 № 438 (п. 4.4 приложения) с целью повышения качества проектирования и упрощения операций по составлению проектно-сметной документации. При составлении макета за основу приняты «Инструкция по проектированию геологоразведочных работ» и «Инструкция по сейсморазведке». Макет разработан в соответствии с требованиями, изложенными в методических руководствах, а также в директивных письмах Мингео СССР. Проекты на геологоразведочные работы составляются едиными на каждый объект на срок, обеспечивающий полное выполнение геологоразведочного задания на данной стадии (подстадии) работ. Проект должен составляться с учетом применения высокопроизводительного оборудования и приборов, передовой технологии и организации работ, внедрения передовых методик исследования, обеспечивающих выполнение геологического задания с минимальными затратами средств и времени. Объем проекта (без учета таблиц затрат) не должен превышать 40 страниц. В случае проектирования новых методик, приемов интерпретации, не предусмотренных в действующих инструктивных и нормативных документах, объем проекта может быть увеличен до 50 страниц, не считая графических приложений Проект должен содержать лишь сведения, обосновывающие виды проектируемых работ, методику их проведения, обеспечивающих решение задач, определенных геологическим заданием, а также условия производства работ. Каждый раздел проекта должен давать решение того вопроса, которому он посвящен. На всей графике (в тексте и приложениях) должен быть вынесен контур площади проектируемых работ. Производственно-техническая часть проекта не выделяется в самостоятельный раздел, а составляется в виде таблиц затрат времени, труда н транспорта на все основные и вспомогательные виды работ. Проект, составленный по данному макету, должен служить основанием для определения сметной стоимости работ по нормативам действующих СУСН и по Укрупненным комплексным расценкам (УКР)

Образец этикетки

Министерство геологии СССР
Министерство (управление) союзной республики
Производственное геологическое
объединение ..............................………………………………………………………………..
Экспедиция ..............................…………………………….……………………………………
Партия ..................................……………………………………………………………………..
ПРОЕКТ на проведение сейсморазведочных работ…………………. на....……………....…..... площади......…………………… на 19_____19_____ гг. г. (пос.)...........……… 19…….. г.
Этикетка составляется идентичной для всех книг проекта; основной его части, графических приложений в случае их размещения в отдельной папке и сметы. При составлении самостоятельных проектов (разделов) на договорные работы (геологические, буровые, топографо-геодезические и др ) этикетки должны быть такими же, как и этикетки основного проекта.

Образец титульного листа

Министерство геологии СССР
Министерство (управление) союзной республики
Производственное геологическое
объединение ..............................………………………………………………………………..
Экспедиция ..............................…………………………….……………………………………
Партия ..................................……………………………………………………………………..
		УТВЕРЖДАЮ Должность, фамилия, инициалы лица, Утверждающего проект в установленном порядке число, месяц (прописью) 19______ г. Авторы проекта……………………………..
ПРОЕКТ на проведение сейсморазведочных работ на …………........................... площади на 19……. — 19…… гг.
Главный инженер организации, утверждающей проект				подпись инициалы, фамилия
Главный геофизик организации, утверждающей проект				подпись инициалы, фамилия
Начальник организации, представляющей проект				подпись инициалы, фамилия
Главный геофизик организации, представляющей проект				подпись инициалы, фамилия
Гор. (пос.)________________________ 19……………. г.

КАРТА

проверки проектно-сметной документации (ПСД) в...

экспедиции____________ объединения (управления)

Наименование проекта:

Авторы проекта:__________________________________ партия №_________

Отделы и службы объединения (управления) экспедиции	Дата поступления ПСД на проверку	Дата возвращения на доработку	Дата завершения проверки ПСД	Ф. И. О., занимаемая должность проверяющего	Подпись проверяющего
Объединение 1. Геофизическая служба
2. Геологическая служба
3 Отдел охраны труда и техники безопасности
4.Топографо-геодезическая служба
5. Экспертное подразделение
Экспедиция 1.Производственный отдел
2. Геологический отдел
3. Служба охраны труда и техники безопасности
4. Плановый отдел структуры организаций

Примечание. Перечень подразделений, проводящих проверку ПСД, может корректироваться с учетом структуры организации.

Графические приложения

Представляемая в проекте графика должна иллюстрировать обоснование условий выполнения проектного задания и отдельных видов работ. На всех графических приложениях должно быть указано расположение участков проектируемых работ. Масштаб представляемых карт (схем) выбирается в зависимости от их назначения, от района работ, вида работ и др. В зависимости от степени информативности представляемые карты (схемы) могут быть объединены.

Обзорную карту (схему) района проектируемых работ целесообразно прилагать к проекту с подробным указанием путей транспортных связей по видам транспорта (авто-, авиа-, морской, речной) и потоком перевозок с базы экспедиции (объединения) до базы партии, расстояний до ближайших железнодорожных станций, пристаней, аэродромов. В случае если базы экспедиции (объединения) находятся на большом расстоянии от района работ, их можно показать условно за рамкой карты (схемы).

Кроме обзорной карты (схемы) в проекте должны быть представлены:

- карта (схема) расположения проектируемых баз (подбаз), участков детализационных и опытных работ, населенных пунктов, имеющихся дорог (с выделением по группам), действующих аэродромов, посадочных площадок (с указанием расстояний от базового аэродрома);

- геологическая карта участка проектируемых работ (для рудных районов),

- структурно-тектоническая карта (схема) осадочного чехла и фундамента (или подчехольных отложений);

- геолого-геофизические и сейсмические разрезы;

- карта (схема) качества или прослеживаемости опорных (выделяемых) горизонтов, что очень важно при проектировании детальных сейсморазведочных работ (при наличии информации);

- карта (схема) геологической, общей геофизической и сейсмической изученности;

- карта (схема) сопоставления результатов геофизических исследований прошлых лет на площадь проектируемых работ; схема грузоперевозок.

Иллюстративная графика может быть представлена в виде графических приложений, рисунков или фотоснимков.

Геологическое задание

Геологическое задание является документом, определяющим задачи по изучению объекта при помощи современных методов и технических средств. Геологическое задание на объект разрабатывается с полнотой и конкретностью, обеспечивающими возможность составления рационального проекта и оценку его выполнения в количественном и качественном отношении. Геологическое задание составляется по форме, предусмотренной в приложении 8 к «Инструкции по планированию геологоразведочных работ», а также в «Положении об этапах и стадиях геологоразведочных работ на нефть и газ» (для нефтяной сейсморазведки) и «Методических указаниях о проведении геологоразведочных работ по стадиям» (для рудной сейсморазведки).

В разделе 1 «Целевое назначение работ...» должны быть указаны: основная цель проведения сейсморазведочных работ (региональное изучение геологического строения исследуемой площади, выявление возможных зон нефтегазонакопления, поиски и подготовка структур и объектов аномалий типа залежи (АТЗ) к глубокому бурению); местонахождение объекта (административное и географическое положение района работ), его границы, площадь в квадратных километрах.

В разделе 2 «Геологические задачи…» конкретизируются геологические задачи, подлежащие решению проектируемыми работами. Указываются основные методы (МОВ, МОВЗ, ГСЗ. МОГТ, КМПВ, МПВ и т. д.) стадии и этапы работ (региональные, поисковые, детальные), определяется масштаб, достаточный для обеспечения кондиционных построений. Обосновываются системы наблюдений (простая, двух трехкратные прослеживания горизонтов МОВ, 6-12-24 и более кратные системы МОГТ и т. д.), обеспечивающие решение поставленных задач. Определяется объем работ, необходимый для увязки полученных материалов с материалами прошлых лет и с материалами глубокого и колонкового бурения.

В этом же разделе формулируются основные задачи и виды опытно методических работ (при необходимости их проведения), методика работ, способы интерпретации полученных материалов.

В разделе 3 «Ожидаемые результаты...» приводится перечень отчетной документации и требования к ней: масштаб временных и глубинных сейсмических разрезов, карт изохрон и изогипс; отмечается, по каким отражающим или преломляющим горизонтам должны быть получены эти карты, а также сроки выполнения работ (начало, окончание).

Геологическое задание подписывается должностными лицами, утверждается руководителем вышестоящей организации и выдается экспедиции (партии) до начала составления ПСД на производство работ на объекте Выполнение геологического задания начинается с составления ПСД.

1. Условия производства работ

Этот раздел составляется в виде анкеты. На каждый поставленный вопрос необходимо дать краткий, но исчерпывающий ответ, определяющий конкретные условия производства работ. При необходимости, обоснования по отдельным пунктам могут приводиться в расширенной форме.

Вид работ —

Масштаб работ —

Площадь в квадратных километрах —

Объем в километрах —

Административное расположение района работ —

Рельеф местности (тип, форма) —

Абсолютные высотные отметки (максимальные, минимальные) —

Относительные превышения —

Распределение площади по высокогорности (кв. км, %) —

Заселенность, заболоченность, пустынность, угодья, пашни (кв. км, %) —

Характеристика лесного покрова —

Климатические условия (с акцентом на период полевых работ) —

Гидрографическая сеть, крутизна берегов, глубина промерзания зимой —

Необходимость устройства и количество переправ —

Протяженность, группа дорог —

Возможность передвижения в районе работ и использования различных видов производственного транспорта; автомобильного, тракторно-вездеходного, авиационного (самолет, вертолет), водного (по разновидностям: баржи, плоты, лодки, катера) —

Возможность (или невозможность) применения механизированной размотки-смотки сейсмических кос (для работ МПВ. ГСЗ, отдельных видов КМПВ освещаются условия и способы размещения по профилю автоматических регистраторов) —

Обоснование категории трудности производства всех видов работ (включая топографо-геодезические) —

Распределение площади по категории трудности условий производства работ (кв. км, %) —

Возможность обеспечения буровых агрегатов технической водой —

Распространенность в разрезе и по площади многолетнемерзлых пород —

Наличие населенных пунктов, железнодорожных станций, пристаней, паромов, аэродромов —

Необходимость организации и количество баз и подбаз на площади проектируемых работ —

Возможность найма рабочих на месте производства работ —

Порядок отработки площади —

Продолжительность полевых сезонов, их количество —

Обеспеченность топографическими картами (по масштабам) —

Все эти сведения приводятся в объеме, необходимом и достаточном для обоснования условий производства работ.

2. Геологическая и геофизическая изученность

Сведения о геологической и геофизической изученности, как в пределах площади проектируемых работ, так и на прилегающих по периметру площадях, приводятся на картах (схемах) изученности. Анализ результатов исследований прошлых лет дается в виде таблиц или текста. Причем, сведения о сейсмической изученности должны быть выделены особо и подвергнуты более полному анализу. Карты (схемы) изученности сопровождаются условными обозначениями, цифры на контурах схемы должны соответствовать порядковому номеру работы по таблицам или тексту проекта.

2.1. Приводятся сведения о геологической и общей геофизической изученности района (табл. 1).

Таблица 1

Геологическая и общая геофизическая изученность района

№ контуров на карте (схеме)	Автор отчета или печатной работы; местонахождение отчёта (работы)	Организация проводившая работу	Год проведения работ	Вид и масштаб работ	Основные результаты исследований и их оценка
1	2	3	4	5	6

Дается краткий анализ работ, которые имеют отношение к обоснованию проектируемых работ и могут быть использованы при интерпретации их результатов.

2.2. Приводятся сведения о ранее проведенных сейсмических исследованиях (табл. 2). Особое внимание уделяется эффективности сейсморазведочных работ. Для территорий, полностью покрытых сейсморазведкой МОВ, полное перечисление всех видов МОВ, проведенных на исследуемой и сопредельных площадях, нецелесообразно. В таких случаях следует указать, что вся площадь покрыта работами МОВ с такой-то плотностью профилей в километрах на один квадратный километр. На схеме геофизической изученности эти работы можно не отражать. При проведении профильных работ следует показать профили, ранее отработанные по аналогичной методике.

3. Геологическое строение района

3.1. Сведения о геологическом строении района проектируемых работ приводятся в виде геологической карты (для рудных районов), структурно-тектонической карты (схемы) осадочного чехла и фундамента (или подчехольных отложении), а также разрезов, составленных по геолого-геофизическим данным, где показывается местоположение скважин глубокого бурения и расположение профилей проектируемых работ.

Данные по стратиграфии изучаемого разреза пород представляются в виде стратиграфической колонки, составленной по ближайшим скважинам На ней указываются мощности свит, выделяются нефтеносные горизонты, в виде графиков приводятся сведения о физических свойствах пород, слагающих район (плотность, магнитная восприимчивость, остаточное намагничивание, удельное электрическое сопротивление, скорость распространения волн), результаты каротажа (в том числе сейсмического), указываются сейсмические и плотностные границы, фиксируются граничные и пластовые скорости.

3.2. В табличной форме приводится краткая характеристика имеющихся в районе месторождений и проявлений полезных ископаемых.

4 Обоснование постановки сейсморазведочных работ

4.1. Анализируется отражение структурно-тектонического строения площади проектируемых работ в геофизических полях Особое внимание уделяется структурам, с которыми связаны проявления полезных ископаемых

4.2. Приводится сейсмогеологическая характеристика района проектируемых работ, геолого-геофизические и сейсмические разрезы изучаемой площади, характеристики волн-помех, условий возбуждения упругих колебаний. Если разрез осадочной толщи по литологическим особенностям н скоростным параметрам разделяется на ряд комплексов, то дается краткое описание каждого комплекса (мощность, литологический состав, пластовые скорости распространения упругих волн, количество сейсмических горизонтов и их протяженность). Сведения о прослеживаемых границах приводятся в табл. 2.

Таблица 2

Характеристика прослеживаемых границ

№ п.п.	Индекс границы	Стратиграфическая привязка горизонта	Характер прослеживания (маркирующая, условная)	Времена прослеживания	Краткая динамическая характеристика	Характерная пластовая скорость	Граничная скорость	Средняя скорость	Примечание (дополнительные сведения)
1	2	3	4	5	6	7	8	9	10

4.3. На основании сведений по геофизической изученности приводятся и анализируются: карта (схема) качества или прослеживаемости опорных (выделяемых) горизонтов, что очень важно при проектировании детальных сейсморазведочных работ; карта (схема) сопоставления результатов геофизических исследований, проводившихся различными методами

4.4. Приводится краткая характеристика ВЧР (мощность и скоростные параметры ЗМС и ЗПС, типовой разрез взрывной скважины).

4.5. На основании изложенных сведений показываются возможность и необходимость проектируемых сейсморазведочных работ в данном районе. Определяется модификация исследований для решения задач, предусмотренных в геологическом задании, с достаточной полнотой и наиболее экономически целесообразным способом.

4.6. При детальных работах, особенно в сложных геологических районах (картирование рифов, зон выклинивания, подсолевых отложений и т д.), производится конкретизация задач в соответствии с основной целью постановки работ в районе с учетом элементов геологического строения и результатов геофизических исследований прошлых лет.

4.7. Указываются ожидаемые размеры и амплитуды структурных элементов, определяется разрешающая способность метода в конкретных геологических условиях

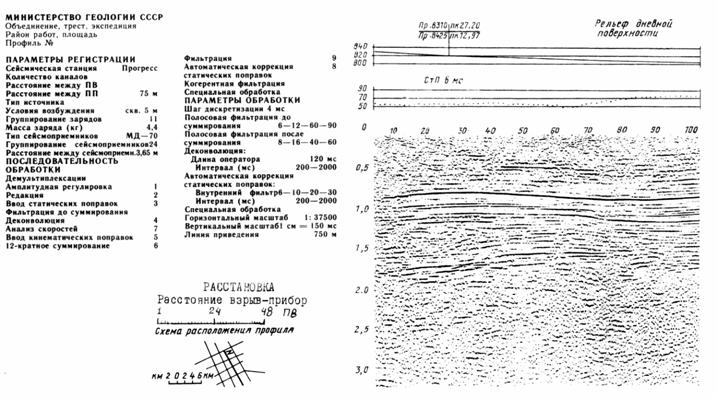

4.8. Приводятся иллюстрации наиболее типичных записей (сейсмограммы или временные разрезы), получаемые при использовании выбранной модификации на данной площади или смежных участках.

4.9. В зависимости от поставленных задач, геологического строения площади и поверхностных сейсмогеологических условий района работ обосновывается плотность сети проектных профилей с учетом профилей прошлых лет целевого назначения работ. Сеть проектных профилей составляется с учетом качества ранее полученного материала и должна обеспечить систему замкнутых полигонов и привязку к ближайшим скважинам глубокого бурения.

4.10. При проектировании работ определенным комплексом геофизических методов указываются конкретные, частные задачи, которые предусматривается решать с помощью каждого метода в отдельности. Определяется последовательность решения задач.

5 Методика и объемы проектируемых работ

Определяется способ производства работ (конвейерный, неконвейерный, поточный), способ размотки смотки сейсмических кос, число сейсмограмм на одно физическое наблюдение

Указываются очередность и порядок отработки системы профилей или участков площади (рекомендуется в табличной форме с указанием номеров профилей и методики их отработки).

В случае, если на схему профилей нанесен неполный объем (в километрах, зондах и т. д.), указывается цель резервирования части физического объема и порядок его отработки.

В случае производства работ различными методами (например, МОГТ и КМПВ, зондирования МОВ и МПВ и т н.) методика работ приводится раздельно для каждого метода

Этот раздел целесообразно представить в виде анкеты. С учетом вышеизложенного и в соответствии с действующей Инструкцией по сейсморазведке определяются характеристики и технология проведения работ

5.1. Производственные работы МОГТ

— модификация МОГТ; продольное профилирование, продольно-непродольное профилирование, модификация «широкого профиля» и др.;

система наблюдений: фланговая система с пунктами взрыва, расположенными по одну сторону базы приема с выносом или без такового, встречная система с пунктами взрыва, расположенными на обоих концах базы приема или за ее пределами; система с пунктом взрыва в центре базы приема, комбинированные системы и т. д. (изобразить схемы наблюдений в виде рисунка);

тип волн, используемых для изучения среды (продольные, поперечные, обменные и т. п.);

степень перекрытия и накапливания;

максимальное расстояние регистрации.

расстояние между центрами групп сейсмоприемников, тип и группирование приборов;

расстояние между пунктами взрыва (взрывной интервал), разновидность взрывного источника колебаний (одиночная скважина, группа скважин, накладные рассредоточенные заряды, ЛДШ и т п.);

аппаратура и оборудование, применяемые для производства работ

5.2. Производственные работы МОВ зондирования МОВ

система наблюдений при непрерывном профилировании: однократного прослеживания; полутора- двух- трехкратного прослеживания, удлиненных годографов, наблюдений на сопряженных непродольных профилях и т.п. Здесь же указываются системы наблюдений при одиночных ТЗ МОВ и дискретных профилях зондирования МОВ;

длина получаемого годографа (длина расстановки приборов);

расстояние между центрами групп, тип и группирование сейсмоприемников;

расстояние между пунктами взрыва (взрывной интервал), вынос пункта взрыва;

разновидность взрывного (невзрывного) источника колебаний,

применяемые аппаратура и оборудование.

5.3. Производственные работы МПВ (ГСЗ. КМПВ):

обосновывается выбранная система наблюдений, которая обеспечивает прослеживание изучаемых волн в зоне первых вступлений (для МПВ) или прослеживание всех волн, подлежащих изучению (для КМПВ, ГСЗ);

излагаются также следующие данные, характеризующие методику и технологию производства работ:

длина получаемого годографа;

расстояние между центрами каналов;

тип и расположение сейсмоприемников;

расстояние между пунктами взрыва (взрывной интервал);

применяемые аппаратура и оборудование.

5.4. Производственные работы в скважинах (ВСП сейсмокаротаж).

указываются, какой метод сейсмокаротажа необходим для решения поставленных задач и система наблюдений:

количество регистрируемых компонент (x, y, z);

тип кабеля и зондов;

расстояние между приемниками (в случае применения многоканального зонда);

шаг наблюдений в скважине;

применяемые аппаратура, подъемник, оборудование;

характер увязки данных ВСП (сейсмокаротажа) и наземных наблюдений.

5.5. Опытные работы

Обосновывается характер и объем методических опытных работ, которые необходимо провести перед производственными работами, между разными этапами или на различных участках площади при выполнении производственных работ.

Указываются виды проектируемых методических опытных работ:

выбор оптимальных условий возбуждения упругих колебаний;

выбор оптимальных условий регистрации целевых волн;

опробование различных систем наблюдений;

уточнение расположения сети профилей или сейсмозондирований;

уточнение задач проекта в отношении прослеживаемости сейсмических горизонтов (волновой картины).

При описании методических опытных работ по видам указываются участки (профили), наиболее характерные для площади проектируемых исследований, на которых необходимо провести опытные работы.

Для каждого вида опытных работ определяются объемы в физическом выражении, а также объем сопутствующих буровых работ и расход ВМ.

Указываются ожидаемые результаты и порядок корректировки производственных наблюдений с учетом материалов опытных исследований

Другие виды опытных работ, предусмотренные геологическим заданием, осуществляются по специально разработанной программе и обосновываются по видам

5.6. Вспомогательные исследования (изучение верхней части разреза, проведение МСК взрывных и специальных скважин).

Излагаются цели постановки работ по изучению ВЧР или проведению МСК взрывных и специальных скважин.

В зависимости от описанных в п. 4.4 настоящего макета проекта поверхностных сейсмогеологических условий и мощности ВЧР обосновывается выбор метода исследований и их физические объемы.

Для работ по изучению ВЧР:

длина расстановки и расстояние между каналами;

система и частота наблюдений;

группирование сейсмоприемников;

характер источников возбуждения,

применяемые аппаратура и оборудование.

Для работ МСК:

вид МСК (прямой, обращенный);

количество, вид скважин (взрывные, специальные), глубина исследуемых скважин;

расстояние между исследуемыми скважинами;

характер зонда (сейсмокосы) или детонаторной косы, опускаемых в исследуемую скважину;

применяемые аппаратура и оборудование.

5.7. Перечень основных сведений но методике исследований (основание для избираемой УКР):

1. Методы исследований: МОВ, МОГТ, КМПВ и т. п.

2. Тип используемых волн: Р (продольные); SV или SН (поперечные); РS, SР (обменные) и т. п.

3. Методика наблюдений:

усредненная сеть профилей (зондирований);

система наблюдений (центральная, фланговая, непрерывное профилирование, одиночные зонды и т п.);

кратность прослеживания,

длина расстановки;

расстояние между каналами;

группирование сейсмоприемников (тип группирования, количество приборов);

взрывной интервал, вынос ПВ;

тип источника (одиночная скважина, группа скважин, накладной рассредоточенный заряд, барьерный, ЛДШ, ГСК и т. п.);

средняя величина заряда,

средняя глубина скважин,

количество скважин в группе;

частота точек вспомогательных исследований по линии профиля.

4. Аппаратура и оборудование:

сейсмостанция—, количество —

способ перемещения с/станции (в кузове вездеходов, автомобиля, в балке, переносная);

количество комплектов сейсмокос —

вид и число сейсмоприемников (регистраторов) —

5. Объемы работ:

производственные работы (МОВ, МОГТ и т. п.) — км (зондов);

опытные работы — приборо-смен;

исследования ВЧР, работы МСК— км (физ. набл.);

6. Категория трудности

7. Залесенность (заболоченность и т. п.) —

8. Способ производства работ (конвейер, поток, не конвейер).

5.8. Взрывные работы

Кратко излагаются особенности производства взрывных работ в зависимости от избранного вида взрывного источника (единичный заряд, линия ДШ, группа скважин и т. п.).

Приводятся схемы расположения групп скважин, линий ДШ, соединение группируемых скважин магистралями детонирующего шнура и т д.

Дается характеристика взрывчатых материалов, средств взрывания, способов и средств подрыва заряда.

5.9. Буровые работы

Приводятся сведения о фактическом распределении пород верхней части разреза по категориям буримости (по отчетным материалам прошлых лет на данной или сопредельных площадях в аналогичных физико-геологических условиях) в табличной форме.

Обосновываются средняя глубина скважины, затраты метража на одно физическое наблюдение и весь объем сейсморазведки. Указываются тип буровых агрегатов, способ бурения скважин (шнековый, с промывкой, с продувкой воздухом и т. д.), диаметр скважин и другие необходимые сведения.

Вышеизложенное (пп. 5.8 н 5.9) должно найти отражение при составлении пас

порта буровзрывных работ.

5.10. Топографо-геодезические работы.

Определяются конкретные задачи и цели намечаемых топографо-геодезических работ с указанием их назначения, содержания, масштаба, объемов по видам работ и категориям трудности их производства. Если методика выполнения работ строго соответствует специализированным инструкциям, то она в теисте проекта не излагается, а дается соответствующая ссылка.

Устанавливаются сроки завершения камеральной обработки топографо-геодезических материалов, а также сроки сдачи законченных материалов для обеспечения проектируемых сейсморазведочных работ.

5.11. Организация радиосвязи в партии

Указать степень обеспеченности всех отрядов, бригад радиостанциями и обосновать количество приборо-смен (радио смен) на содержание радиостанции в партии на все виды геофизических работ

5.12. Камеральные работы

Освещаются порядок проведения и сроки камеральных работ. Ожидаемый сейсмический материал характеризуется по сложности н трудности обработки, излагаются способы камеральной обработки полученных полевых материалов

Рассчитывается количество обрабатываемых физических наблюдений (с использованием коэффициента информативности материалов) для определения затрат труда на камеральные работы.

Обосновываются объем и способы машинной обработки сейсмических материалов, а также объем переработки на ЭВМ материалов прошлых лет, необходимых для увязки с проектируемыми исследованиями.

В случае договорных работ по машинной обработке в сторонних организациях к проекту прилагается копия договора.

Определяются перечень и содержание отчетных материалов, а также оформление материала в соответствии с приказом о передаче структур или объектов АТЗ (аномалии типа залежи) под бурение (приказ Мингео СССР от 26.03.79 № 82)

6. Строительство временных зданий и сооружений

Приводится перечень объектов строительства (технологически связанного с производством полевых работ, а также обустройство баз партии и участков работ)

7. Транспортировка грузов и персонала партия

В тех случаях, когда затраты на транспортировку грузов и персонала партии определяются прямым расчетом, определяется вес грузов, необходимых для обеспечения производства проектируемых работ и строительства временных зданий и сооружений, рассчитывается число перевозимого персонала. Приводится схема грузоперевозок с указанием маршрутов (расстояний) перевозок и перевалочных баз.

8. Другие виды работ и затрат

Приводится перечень командировок с указанием городов и организаций, видов транспорта, продолжительности, числа командируемых и краткой цели командировок. Указанные сведения целесообразно приводить в форме таблицы.

Возмещение убытков за землепользование (вырубка леса, потравы и др.). Приводятся расчеты объемов потрав и соответствующие документы (справки сельсоветов, колхозов, совхозов и др.). По ликвидации последствий взрывов при производстве сейсморазведочных работ определяются объемы работ и способы ликвидации.

При необходимости в проекте обосновывается потребность проведения других видов работ, обеспечивающих производство проектируемых исследований, и определяются их объемы.

9. Охрана труда и техника безопасности при проведении сейсморазведочных работ

Мероприятия по охране труда и технике безопасности (в том числе пожарной) по обеспечению безопасных условий эксплуатации транспорта, предупреждению аварийности и травматизма при производстве сейсморазведочных работ, изложенные в соответствующих действующих инструкциях и директивных документах, обязательны для выполнения и в проекте перечисляться не должны. В проекте приводится лишь перечень дополнительных мероприятий, не вошедших в указанные документы, но необходимых при выполнении работ в конкретных (предусмотренных проектом) условиях.

Кроме того, в проекте обязательно указывается в соответствии с какими «Правилами безопасности» проводятся сейсморазведочные работы; на основании какого документа составлен план мероприятий, а также лица, ответственные за выполнение мероприятий.

В мероприятиях по улучшению санитарно-гигиенического состояния и снижению заболеваемости приводится следующее:

степень обеспеченности партии медперсоналом и медикаментами согласно существующих положений и инструкций;

перечень мероприятий по обеспечению санитарно-гигиенического состояния в жилых и производственных помещениях, полевых лагерях, подбазах и временных стоянках полевых отрядов, а также на базе партии

10. Охрана окружающей среды

В зависимости от специфических особенностей районов работ разрабатывается план мероприятий по охране окружающей среды, согласованный с местными Советами народных депутатов.

11. Перечень видов и объемов проектируемых работ

Перечень видов и объемов работ составляется в виде таблицы (табл. 3) и служит основанием для расчетов затрат времени и труда на производство всех видов проектируемых работ (основных и вспомогательных).

Таблица 3

Перечень видов и объемов проектируемых работ

№ п.п.	Наименование видов работ	Единица измерения	Объём работ
1	2	3	4
	1. Собственно геологоразведочные работы 2. Сопутствующие работы

Таблицы затрат времени и труда при необходимости сопровождаются дополнительными расчетами.

12. Список использованной литературы

В алфавитном порядке приводится перечень опубликованных и фондовых материалов, которые были использованы при составлении проекта (включая инструкции, руководства и др.).

Проект подписывается составителями с указанием занимаемой должности.

Проект составили

Должность	подпись	инициалы, фамилия
Число, месяц, год

Макет проекта на проведение сейсморазведочных работ разработан Центральной методической экспедицией по геолого-экономическим исследованиям и экспертизе проектов и смет (ЦМЭГЭИ) Мингео СССР и предназначен для геофизиков, занимающихся проектированием сейсморазведочных работ.

Приложение 2

СМЕННЫЙ РАПОРТ ОПЕРАТОРА СЕЙСМИЧЕСКОЙ СТАНЦИИ

Министерство	Район работ	Время выезда с базы
Ведомство	Профиль №	Начало работы
Организация	Группирование приборов	Конец работы
Сейсмическая партия №	Группирование источников	Время приезда на базу
Сейсмическая станция…… № «__________»________________198….г.	сейсмических колебаний (взрывов) Расстояние между источниками (взрывов) Номера бобин

№ п.п. за смену

№ бобины

№ сейсмограммы

Пикет взрыва

Пикеты сейсмоприёмников

Глубина до зарядов ВМ

Масса заряда, кг (или число источников чейсмических колебаний)

Длительность опорного сигнала Tc= FH= FK=

Схема обработки ПВ

Параметры группирования СП

Количество накопленных воздействий на грунт

Параметры записи

Параметры воспроизведения. Прослои

Примечание

Усиление предварительных усилий

ФВЧ

Интервал выработки, мс

Фильтр вкл. или выкл.

№ перезаписи

усиление

АРУ

ФВЧ

ФНЧ Время прослоя (час)

Причина прослоя

	Расход ВВ (или к-во воздействий за день)	Выполнено физ. т км
	Расход СВ (или ЛДШ)	ПРИНЯТО физ. т км
	Сдано магнитных сейсмограмм воспроизв.	ОПЕРАТОР СТ. ГЕОФИЗИК

Приложение 3

Организация_____________	партия (отряд)_________________________________
_______________________________район работ____________________________
	ПАСПОРТ БОБИНЫ МЛ №_____________
Профиль________________	Дата первой записи_____________________________
Перекрытие_____________	Дата последней записи__________________________
Система наблюдений_____________________________________________________
Тип и номер сейсмостанции________________________________________________
Число каналов___________________________________________________________
Длительность регистрации_________________________________________________
Шаг дискретизации_______________________________________________________
Плотность записи________________________________________________________
Длительность опорного сигнала TС, FH, FK____________________________________
Номера полевых записей__________________________________________________
Из них профильные наблюдения (кондиционные записи)
ПВ_____________________	ПП___________________			первой записи проф. набл.
ПВ_____________________	ПП________________		последней записи проф. набл.
Направление отстрела профиля (1 — 24 или 24- 1) Опытные работы______________
Положение канала 1_______________(ПК)___________				Брак__________________
Шаг ПВ = (расст. между ПВ)____________________			Аппаратурные_____________
= (расст между центрами групп сейсмографов)________________________________________				Прочие________________
R = (расст. от ПВ до центра 1-й группы сейсмопр.______________________________
Примечание
МЛ отправлена на ВК__________________		дата__________			подпись___________
МЛ принята в архив ВК________________		дата__________			подпись___________

Приложение 4

ШТАМП СЕЙСМОГРАММ ВОСПРОИЗВЕДЕНИЯ

Организация
Сейсмическая партия №
Сейсмостанция (тип)___________________			№_______________________________
Магнитная бобина №___________________			Сейсмограмма №__________________
Профиль №________________________
Пикет взрыва (возбуждения)_____________			Пикеты приборов__________________
Группирование взрывов (или параметры группирования источников) _______________				Группирование приборов_________________
Глубина взрыва (или схема отработки ПВ)_______________________			Фильтрация_____________________
Масса заряда (или число источников в группе и число накоплений)____________________			АРУ_____________________________
Объем рабочей смеси л=________		Противодавление		Р =
Длительность опорного сигнала TС, FH, FK
Вид грунта на ПВ_______________________________
Дата__________________	Оператор_____________________________
Параметры воспроизведения
ФВЧ________________________________			ФНЧ____________________________
АРУ________________________________			Усиление________________________
Дата________________________________			Оператор________________________
Примечание____________________________________________________________

Приложение 5

Таблица 1

Приложение к акту приемки

полевого материала партии №___________

БАЛАНС РАБОЧЕГО ВРЕМЕНИ И ВЫПОЛНЕНИЕ ФИЗИЧЕСКИХ ОБЪЕМОВ

(приборо-смены пересчитаны на 7-часовой рабочий день)

Месяц

Количество рабочих дней

Приборо-смены

Физические объёмы

МОГТ

МСК

МОГТ

МСК

Бурение

ВВ

всего

Производственные работы

Опытные работы

переезды

профилактика

простои

всего

Производственные работы

переезды

профилактика

простои

км

Физ.набл.

скважины

Физ.набл.

м

скважины

т

Май Июнь Июль Август Сентябрь Октябрь и т.д.

Всего:

Примечание: в числителе – запроектированный объём, в знаменателе – фактический объём

Приложение 6

Приложение к акту приемки полевого материала партии №_________

Таблица 2

ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ РАБОТ ПАРТИИ

№ п.п.	Виды работ	Единица измерения	Предусмотрено проектом		Выполнено		Принято комиссией и подлежит финансированию		Забраковано комиссией
			Объём	Сметная стоимость, руб.	Объём	Сметная стоимость, руб.	Объём	Сметная стоимость, руб.	Объём	Сметная стоимость, руб.

ВСЕГО:

Брак %

Стоимость 1 км профиля по проекту руб.

фактически руб

Примечание: пробуренный метраж по рапортам бурильщиков м.

по рапортам операторов м.

Приложение 7

Приложение к акту приемки полевого материала партии №_____________

Таблица 3

РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ РАБОТ ПАРТИИ

№ п.п.	Наименование работ (с указанием условий проведения работ: число ПВ, категории трудности, группирование и т.д.)	Единица измерения	Фактическое выполнение объёма	Норма времени в приборо-сменах на единицу измерения	Нормативы времени в приборо-сменах на выполненный объём	Фактически затраченное время в приборо-сменах	Производительность, %

ИТОГО:

Средняя производительность за месяц

Средняя производительность за приборо-смену

Приложение 8

(образец)

ДОГОВОР №____________

_____________________198…….г

Геофизическая экспедиция {партия) по машинной обработке информации Объединения (треста) Министерства, именуемая в дальнейшем «Исполнитель» в лице начальника экспедиции (партии)

действующего на основании Положения об экспедиции (партии), с одной стороны и

именуемый (именуемая) в дальнейшем «Заказчик», а лице

действующего на основании

с другой стороны, руководствуясь Типовым договором и Типовым положением о порядке заключения хозяйственных договоров

I. Предмет договора

1. Заказчик поручает, а Исполнитель принимает на себя проведение следующих работ:

2. Содержание и объем работы в целом и по этапам (разделам), а также технологические схемы обработки геофизических материалов в каждом конкретном случае определяются прилагаемой к договору согласованной сторонами программой или заказом на обработку, составляющим неотъемлемую часть настоящего договора.

Объемы работ, как в физическом выражении, так и по затратам машинного времени, по согласованию сторон могут изменяться, что оформляется дополнением к настоящему договору

Учет фактических затрат машинного времени оформляется актами, которые являются основанием для финансовых расчетов.

По работам, выполняемым в срок более года, программа составляется на весь объем работ с обязательным выделением объема и стоимости работ текущего года, а также с указанием ориентировочной стоимости работ каждого последующего года.

3. Заказчик имеет право проверять ход и качество выполнения работ, предусмотренных договором, без вмешательства в оперативно-хозяйственную деятельность Исполнителя.

4. Если в процессе выполнения работ выясняется неизбежность получения отрицательного результата или нецелесообразность дальнейшего проведения работы, Исполнитель вправе приостановить ее, поставив об этом в известность Заказчика в трехдневный срок после приостановки

В этом случае стороны обязаны в.....срок рассмотреть вопрос о целесообразности продолжения работ и в случае необходимости войти с ходатайством в соответствующие организации о прекращении работы.

II. Стоимость работ ч порядок расчетов

5. За выполненные работы, указанные в п. 1 договора. Заказчик уплачивает Исполнителю

(согласно прилагаемым к договору сметным расчетам и калькуляциям)

6. Не позднее .... срока со дня подписания договора Заказчик обязан перечислить Исполнителю аванс в размере 25 процентов сметной стоимости работ, т. е.

рублей.

В случае если выполнение работы предусмотрено договором в срок более года. Заказчик перечисляет Исполнителю аванс в размере 25 процентов стоимости работ текущего года

рублей.

7. Оплата стоимости выполненных работ за истекший месяц производится Заказчиком за счет временных оборотных средств, согласно счетам экспедиции, выставленным на инкассо по выполнении определенного объема работ, согласованного сторонами. Основанием для выставления счета служат акты обмеров (................), которые составляются в трех экземплярах на 1 число каждого месяца и считаются действительными за подписью руководства экспедиции — Исполнителя.

III. Порядок сдачи и приемки работ

8 Результаты обработки геофизической информации передаются Заказчику в виде фотомонтажей, временных разрезов, распечатки работы ЭВМ графиков и других документов, оговоренных в договоре

9. Если во время выполнения работы Заказчик или Исполнитель найдут необходимым заменить один вид работы другим, то такая замена допускается по письменному соглашению между сторонами

IV. Порядок изменения или расторжения договора

10. Договор может быть изменен или расторгнут по взаимному соглашению сторон. О сроках расторжения настоящего договора стороны уведомляют друг друга не позже, чем за 30 дней

При недостижении соглашения о расторжении договора или изменении его условий спор решается арбитражем в установленном порядке

11. В случае расторжения договора не по вине Исполнителя Заказчик обязан возместить все понесенные Исполнителем фактические затраты, а Исполнитель обязан по требованию Заказчика представить отчет о выполненной части работы.

V. Обязательства сторон

12. Со стороны Заказчика:

а) Материалы, поступающие на обработку, оформляются Заказчиком в полном соответствии с требованиями «Инструкции по подготовке геофизических данных для обработки на ЭВМ»

б) Заказчик обеспечивает своевременную доставку материалов для обработки в экспедицию.

в) При несвоевременной поставке Заказчиком материалов на обработку Исполнитель имеет право загрузить ЭВМ другими работами без компенсации времени Заказчику.

г) С целью повышения геолого-геофизической эффективности Заказчик выделяет своих специалистов на время обработки для совместной работы и анализа результатов с представителями Исполнителя.

д) В случае поступления на обработку неправильных исходных данных и параметров Заказчик оплачивает выполнение Исполнителем работы по фактически затрачен ному времени.

13. Со стороны Исполнителя:

а) Исполнитель обязуется проводить обработку поступающих от Заказчика материалов на высоком методическом и техническом уровне.

б) Допущенный по вине Исполнителя брак при обработке геофизической информации Заказчиком не оплачивается.

в) Исполнитель обязуется предоставить необходимые консультации и сведения специалистам Заказчика по вопросам обработки геофизической информации на ЭВМ.

г) Исполнитель своевременно информирует Заказчика о пополнении математического обеспечения ЭВМ новыми программами с представлением соответствующих инструктивных сведений.

VI. Ответственность сторон и разрешение споров

14. За нарушение принятых по договору обязательств стороны несут ответственность в соответствии с «Типовым положением о порядке заключения договора»

15. Уплата санкций не освобождает стороны от выполнения принятых обязательств.

16. Все споры научно-технического и организационного характера разрешаются вышестоящими организациями сторон. Остальные споры разрешаются соответствующими органами арбитража по установленной подведомственности.

Все пени по настоящему договору предъявляются по месту нахождения ответчика.

VII Другие условия

VIII. Срок действия договора. Юридические адреса сторон и их реквизиты

17. Срок действия настоящего договора устанавливается с по

18. Все расчеты по договору производятся непосредственно между Заказчиком и

Исполнителем в соответствии со следующими реквизитами:

Исполнитель—адрес организации Почтовый индекс

Телеграфный адрес

Расчетный счет в Госбанка

Заказчик (почтовый и телеграфный адрес)

Счет №

В отделении

В тех случаях, когда Заказчик не является плательщиком и расчеты по договору возложены Заказчиком на одну из геофизических организаций, для которой выполняются предусмотренные договором работы, ниже указаны адреса и платежные реквизиты этой организации

Плательщик (почтовый и телеграфный адрес)

Счет № в отделении банка

К настоящему договору прилагается программа работ и календарный план проведения работ, сметные расчеты (калькуляции)

ИСПОЛНИТЕЛЬ Начальник геофизической экспедиции (партии) по машинной обработке информации		ЗАКАЗЧИК
« » 198….г.	« » 198….г.
Место печати	Место печати

Приложение 9

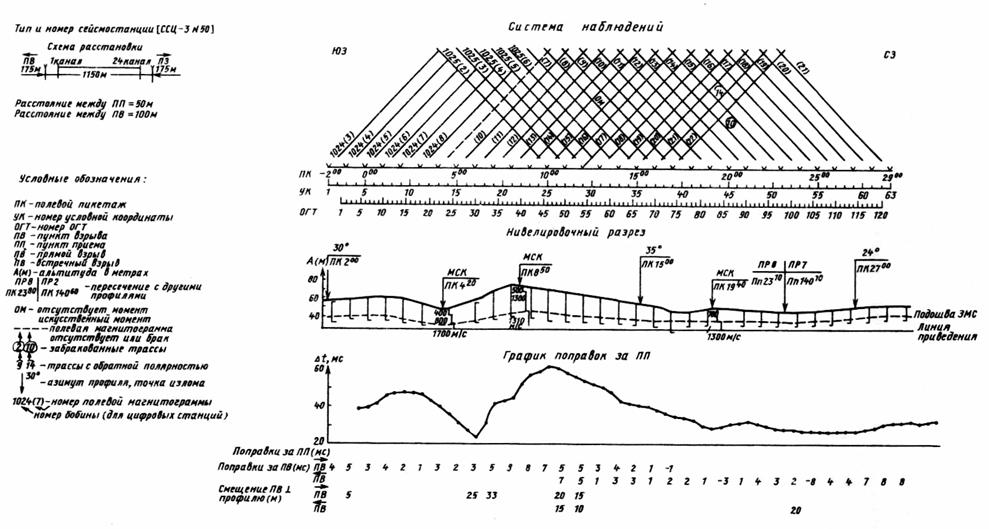

Приложение 10

ОРГАНИЗАЦИЯ ПАРТИЯ

Профиль 8

Скоростной закон или , или

ПК		№ ТАБЛИЦЫ
от	до
0	3200	3	100	1700	150	1790	200	1850	300	1920	500	2170
			700	2240	900	2360	1150	2500	1400	2720	1600	2870
			2000	3020	2400	3390	2900	3740	3500	4010	4000	4000

Приложение 11

Приложение 12

АКТ

приемки полевых материалов на ВЦ и
Партия________________	Организация_________________________________
							(трест, экспедиция, НИИ)
Регион________________	Район работ (площадь)__________________________
Профиль___________________________							ПК______________________________
Дата получения материалов_______________________________________________
Задачи работ____________________________________________________________ _______________________________________________________________________ _______________________________________________________________________
ПАРАМЕТРЫ РЕГИСТРАЦИИ:
1) тип и номер станции____________________________________________________
2) длительность регистрации_______________________________________________
3) фильтрации при записи__________________________________________________
4) усиление при записи (постоянное)_________________________________________
5) ПРУ при записи вкл.-выкл. начальное усиление_________________						Задержка__________________________
6) АРА при записи вкл.-выкл. параметры АРА_________________________________
7) тип СП__________________________					граничная частота___________________
СИСТЕМА НАБЛЮДЕНИЙ:
8) длина расстановки_______м;			мин.___________м;						макс._________________м
расстояние между центрами групп СП_______________
расстояние между ПВ___________________________м
степень перекрытия_______________________________________________________
9) параметры группы СП___________________________________________________
10) параметры группы взрывов____________								вес заряда______________________
ВРЕМЕНА РЕГИСТРАЦИИ:
11) опорные горизонты и их индексы_________________________________________
12) условные горизонты и их индексы________________________________________
НОМЕРА БОБИН МЛ______________________________________________________

ПРИМЕЧАНИЯ:

Представленный материал	Объем	Примечание
Система наблюдений по профилю
Бланки для перфорации
Таблица скоростей
Паспорт бобин МЛ
Полевые воспроизведения
Рапорты операторов
Профильные магнитограммы
ВСЕГО:
Из них принято
Принято условно
Брак полевой
Прочие

Примечание:

Материал сдал:	Материал принял:
Дата приемки:

Приложение 13

(образец)

МИНИСТЕРСТВО

ОБЪЕДИНЕНИЕ

ГЕОФИЗИЧЕСКАЯ ЭКСПЕДИЦИЯ

ПО МАШИННОЙ ОБРАБОТКЕ ИНФОРМАЦИИ

ЗАКЛЮЧЕНИЕ

о качестве полевых сейсморазведочных материалов

сейсморазведочной партии №

Организация

Район

Тип станции

Вид работ

Профили

Общий объем (физ. набл.)

из них:

К= 1,0

К = 0,9

К = 0,8

К<0,8

средний коэффициент качества

Примечание
	Начальник партии обработки Руководитель группы обработки Представитель Заказчика

Приложение 14

АКТ

передачи результатов обработки Заказчику

Партия		Организация
		(объединение, экспедиция, НИИ)
Регион	Район работ (площадь)
Профиль, пикеты

Дата	Наименование материала	Объём	Подпись заказчика	Примечание

Материал сдал:

Приложение 15

(образец)

МИНИСТЕРСТВО

ОБЪЕДИНЕНИЕ

ГЕОФИЗИЧЕСКАЯ ЭКСПЕДИЦИЯ

ПО МАШИННОЙ ОБРАБОТКЕ ИНФОРМАЦИИ

ЗАКЛЮЧЕНИЕ

по результатам обработки материалов сейсморазведочной партии №

СОСТАВ КОМИССИИ:
Председатель Члены комиссии:		Зам. председателя
Руководитель группы обработки Представитель заказчика Организация, партия Район работ (площадь) Задачи работ
ПАРАМЕТРЫ РЕГИСТРАЦИИ:
Тип и номер станции	Длительность регистрации		Тип СП
СИСТЕМА НАБЛЮДЕНИЙ
Длина расстановки	м xмин		м Xмакс
Степень перекрытия
Параметры групп СП
Параметры группы взрывов	масса заряда
РАССМОТРЕНЫ РЕЗУЛЬТАТЫ ОБРАБОТКИ ПРОФИЛЕЙ
общим объемом	физ. набл.		км
КАЧЕСТВО ПОЛЕВОГО МАТЕРИАЛА:
Коэффициент качества согласно акту
Примечания

КАЧЕСТВО РЕЗУЛЬТАТИВНЫХ МАТЕРИАЛОВ ОБРАБОТКИ В РАМКАХ РЕШЕНИЯ ПРОЕКТНЫХ ГЕОЛОГО-ГЕОФИЗИЧЕСКИХ ЗАДАЧ И ВЫДЕЛЕННОГО ЛИМИТА МАШИННОГО ВРЕМЕНИ

Коэффициент сложности обработки

Заключение

Рекомендации
	Председатель Зам. Председателя Члены комиссии: Представитель Заказчика
